1.用途
節流管匯是控制井涌、實施油氣井壓力控制技術的必要設備。在防噴器關閉條件下，利用節流閥的啟閉，控制一定的套管內壓力來維持井底壓力始終略大于地層壓力，避免地層流體進一步流入井內。此外在實施關井時，可用節流管匯泄壓以實現軟關井。當井內壓力升到一定極限時，通過它來放噴以保護井口。
2.組成和結構

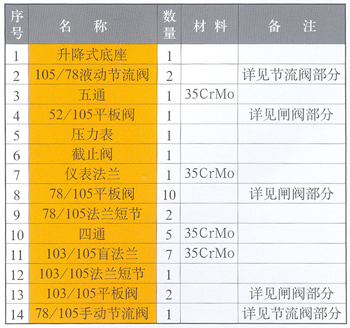

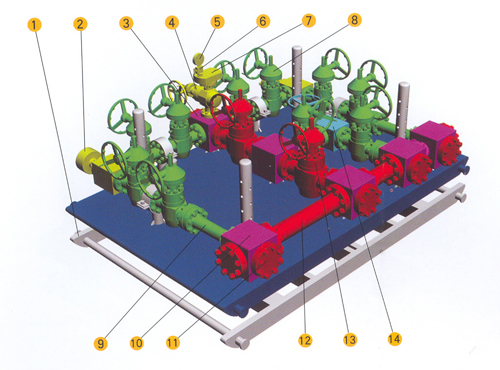

節流管匯由節流閥、閘閥、管線、管子配件、壓力表等組成，見上圖及閘閥部分及節流閥部分。
3.工作原理
當井內壓力升高時，可通過節流管匯上的節流閥（有手動可調式、液動式和固定式三種）的開啟與關閉來釋放井內流體以控制套管內壓力。套管內壓力超過一定壓差時可通過閘閥直接放噴。
4.節流管匯規格
我公司節流管匯的壓力級別分為五級，即14Mpa、21 Mpa、35 Mpa 、70 Mpa 、105 Mpa。也可根據客戶需求設計。
5.使用要求
⑴節流管匯所有部件工作壓力應與所有防噴器組合的工作壓力相匹配；
�、乒�(jié)流管匯應安裝在操作人員易接近的地方，安裝時必須試壓，其密封試驗壓力應等于額定工作壓力；
�、枪芫�應盡可能平直，管線拐彎處應使用120度的鑄鋼彎管連接。管線應有足夠大的孔徑；
�、缺仨毎惭b工作壓力表
�、啥臼┕ぃ�(jié)流管匯應具有在低溫工況條件下工作的性能。
|
